解决方案 / SOLUTIONS
模块化社交距离解决方案

模块化社交距离解决方案

Eurotech对社交距离要求的解决方案

Eurotech 模块化社交距离解决方案是一套集成的硬件和软件的组件,可以安全进入可能发生大规模人员聚集的区域。





特征

可扩展性-该套件可以配置为几个基本组件,以跟踪特定区域内的人数,或配备更先进的传感器,以检测体温、提供空气质量读数,等等

耐用-该套件适用于室内和室外部署,由客户可以轻松集成到完整系统中的专用模块组成,具体取决于客户的特定环境

复杂-工具包的一个关键功能是实时交叉映射不同的参数和处理数据,实现复杂的检测方案,索引特定数据集,并提供工具包使用的指标

远程管理——由于与云平台的集成,工具包收集的数据可以由指定的管理员远程监控和分析

坚固且安全——Eurotech提出的这一集成解决方案具有将最先进的硬件模块与Everyware IoT模块化边缘和云软件的优势融合在一起的附加价值。Everyware IoT软件还确保最严格的安全性

可定制——这种集成的基础设施允许开发专门针对特定活动需求定制的应用程序。实时数据可以整合到仪表板中,以允许设备状态监控和收集参数的精确映射

描述:

              Eurotech 模组社交距离解决方案是一套集成的硬件和软件的组件,可以安全进入可能发生大规模人员聚集的区域

通过对特定关键标准的准确和精确筛选,可以确保人员按照安全规定正确流动。

该套件适用于室内和室外部署,由客户可以轻松集成到完整系统中的专用模块组成。

该套件的一个关键功能是实时交叉映射不同的参数和处理数据,实现复杂的检测方案,并提供使用指标。由于与云平台的集成,工具包收集的数据可以远程监控和分析。

组成部分

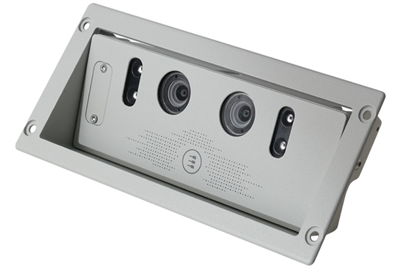

人员计数器

DynaPCN 10-20是一款精确的自动人员计数传感器,用于计算整个监控区域的进出人数。

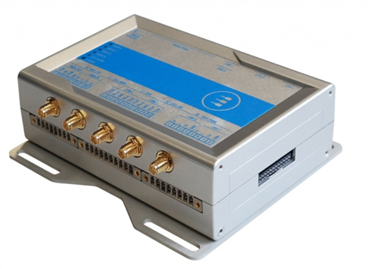

多功能物联网边缘网关

ReliaGATE 10-12提供了边缘处理平台,用于管理人员计数器收集的数据,以及用于远程设备配置的云连接,以及与仪表板和应用程序的数据集成。

供电电源

为套件组件供电的便携式电池。该结构也可以连接到主电源线。

可移动/便携式架构

该系统可以安装在可移动的结构上,以满足任何客户的重新配置需求。

带有集成热成像摄像头的显示屏

提供实时温度检测,并可提供视觉反馈。它集成了一个热成像摄像头,可以检测异常的面部温度以及受试者是否戴着口罩。

信号指示

前面和后面的绿色和红色led灯指示是否允许人员进入指定区域,具体取决于已进入该区域的人数、是否检测到人员脸上的口罩或异常温度。

应用场所

Eurotech提出的集成解决方案允许灵活地支持不同类型的用例。

该套件可以轻松放置在室外环境中,如音乐会和体育赛事,或室内环境中,如博物馆、电影院和剧院。其硬件和软件模块化为系统集成商带来了最大的好处,加快了上市时间,并带来了显著的节约。

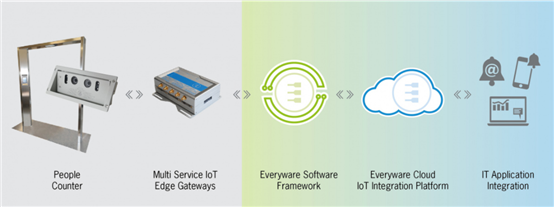

物联网解决方案

Eurotech提出的集成解决方案具有将套件硬件模块的性能与Everyware IoT架构的优点相结合的附加价值。

这种集成的基础设施允许根据特定的活动需求开发专用的应用程序。实时数据可以集成到仪表板中,以允许设备状态监控和收集参数的精确映射。

网关

XX

-62

-63

-64

-65

-66

-67

处理器

CPU

TI AM3352 1GHz,1 Core

内存

RAM

1GB DDR3

存储

嵌入内存

8GB eMMC

其它

1 X microSD SlotUser Accessible









I/O

接口

以太网

2x 10/100Mbps - RJ45

USB

3x Host 2.0 (Noise and Surge Protected) - Type A

串口

1x RS-422/RS-485 protected and isolated, 1x RS-232/RS-485 (Surge Protected, RS-485 Termination and Fail-safe Resistors), 1x TTL Serial Console

CAN 2.0B

2x CAN bus with 5V (100mA) Power Out

数字I/O

2x Digital Input 36V, 1KV Optoisolated – 2x Digital Output (40VAC/DC), 500mA Sink, 1KHz Max Switching

Exp.连接

Yes, for Eurotech Side Expansion Modules (ReliaIO 10-12, ReliaWAN 10-12)













无线电接口

内部蜂窝网

/

LTE Cat 1 (NA), 3G Fallback

LTE Cat 1 (EU), 2G/3G Fallback

LTE Cat 1 (NA), 3G Fallback

LTE Cat 1 (EU), 2G/3G Fallback

LTE Cat 1 (JP)

外部蜂窝网

Optional Accessory: ReliaCELL 10-20 (3G/4G)

GPS

工厂可选: Internal (72 channels GPS, Galileo, GLONASS, BeiDou) – Optional Accessory: ReliaCELL 10-20 3G

Wi-Fi / BT

a/b/g/n, BLE 4.2

/

a/b/g/n, BLE 4.2

天线 (Ext.)

2x RSMA Wi-Fi/BT

2x SMA Cellular

2x SMA Cellular, 2x RSMA Wi-Fi/BT









其它

RTC

Yes (User Accessible Battery)

Ext. Watchdog

Yes

TPM

TPM2.0

传感器

Temperature, 3-axis digital Accelerometer, 3-axis digital Gyroscope

LEDs

1x Power, 1x Cellular, 4x Programmable

按钮

1x Reset, 1x Programmable

SIM 插槽

/

2x microSIM (User Accessible)



电源

输入

Nominal: 12 or 24 VDC; Range: 9 to 30 VDC with transient protection

功率

2W Idle (15W Max)

环境

运行温度

- 40 to +70°C

存储温度

- 40 to +85°C

湿度

5 to 95% Relative Humidity (non condensing) at +40°C

认证

监督管理

CE, FCC, ISED

FCC, ISED

CE

FCC

CE

JATE, TELEC

医用电气

Designed to be compliant with IEC60601-1-2

安全

EN 62368-1, UL 60950 (§)

环境

RoHS3, REACH

Wi-Fi / BT Radio

RED, FCC, ISED

FCC, ISED

RED

FCC

RED

JATE, TELEC

蜂窝Radio

/

FCC, ISED, PTCRB, AT&T, Verizon

RED

FCC, ISED, PTCRB, AT&T, Verizon

RED

JATE, TELEC

防护

IP40

机械

机壳

Material: ABS - Color: Aluminum

尺寸

139x115x46 (LxWxH) - with SMA Connectors and Mounting Bracket

软件

系统

Eurotech Everyware Linux

SDK

Yocto-based Eclipse Tooling, Azul Java

loT架构

Everyware Software Framework (Java/OSGi)

IoT 平台

AWS IoT Core Qualified, Microsoft Azure Certified, Everyware Cloud Native





人员计数器PCN   ordering code: DYPCN-10-20-XX

XX

-00

-01



计数器

技术

立体图像捕捉

准确率

98%

精确度

99%







I/O接口

以太网

1x 10/100Mbps

1x 10/100Mbps PoE Ethernet

USB

1x USB 1.1 Client (Service Panel) - Type B Mini

串口

1x RS-485 for Daisy Chain (on 12pin Female Circular Connector)

数字I/O

2x Insulated Digital Input, 1x Insulated Digital Output - on 12pin Female Circular Connectors

其它

LED

1x Power (Green), 1x System Status (Amber)

按钮

1x Reset (Service Panel)

电源

输入

9 - 36VDC

Power Over Ethernet IEEE 802.3at Mode A (4 wires) Class 0 Compliant

功率

3.2W with Infrared Illuminators OFF, 7.8W with Infrared Illuminators 100% ON

3.5W with Infrared Illuminators OFF, 8.0W with Infrared Illuminators 100% ON

环境

运行温度

EN50155 Class T1 (Factory Option: EN50155 Class TX)

认证

符合

Automotive E24: ECE ONU Reg.10 (in PoE Version: Designed to Meet) – Fire Protection: EN45545 EMC Emissions: EN50155 / EN50121 / EN55011 – EMC Immunity: EN50155 / EN50121 / EN61000 – Environmental: EN50155 – Vibrations & Shocks: EN50155 / EN61373

等级

IP65

机械

机壳

密封镁合金外壳

尺寸

Frame: 100x230x3mm (Height x Width x Thickness) – Cut-Out: from 82x209x42mm (Height x Width x Depth, frame at 0°) to 82x209x70mm (Height x Width x Depth, frame at 45°)

重量

0.6Kg





热感应和面部识别单元

温度描述

范围

Range: 35~42°C Precision:±0.1°C

距离

10cm-50cm, optimal:10cm

面部识别

识别速度

<100ms

带电检测

支持

口罩检测

支持

视觉反馈

显示屏

7” LCD

电源

输入

12VDC Nominal

功率

5W Typical

环境

运行温度

10°C ~50°C





门框

立体尺寸

Total: 2400mm (Approx) - Internal Passage: 2340mm (Approx.)



Total (Portal): 1850mm (Approx) - Internal Passage: 1570mm (Approx.) - Including Base: 2210mm (Approx.)



Total (Portal): 220mm (Approx.) - Including Base: 740mm (Approx)



重量

140Kg (Approx)

材质

结构

金属



信号

警报

类型

LED Bar

颜色

Red/Green



电池组

电池

工厂可选; Contact Us for more Information
