乘客计数系统解决方案

乘客计数系统解决方案

一、 系统简介

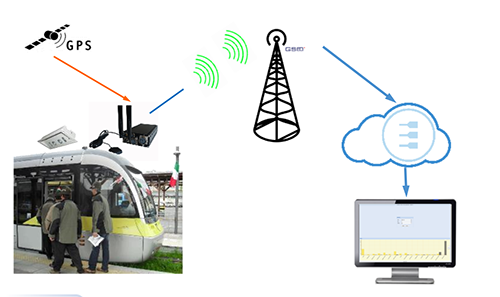

乘客计数系统是通过安装在车辆门区域上方或者车辆通道中间上方的乘客计数器(PCN)检测记录实时通过的人员的数量,然后通过以太网发送给乘客计数器主机或者车辆广播主机等进行数据的相加减计算及数据的存储等。利用MVB总线或者以太网发送给TCMS系统或者、车内乘客显示屏等,让司机及乘客了解车辆的拥挤情况,还可以通过WIFI、4G\5G网络把数据发送到地面站或者应用程序里,达到外界人员的实时查看。


二、 乘客计数器(PCN)介绍

1、 乘客计数器(PCN)介绍

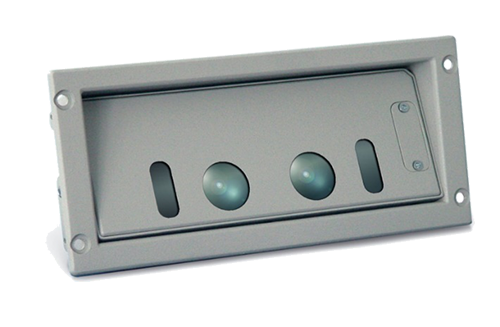

乘客计数器(
PCN)

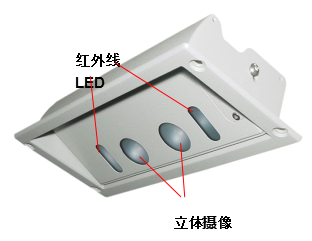

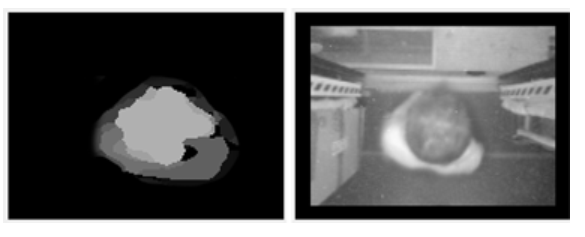

乘客计数器(PCN)采用双立体摄像头、红外成像技术、3D视觉技术、热成像技术四种核心技术集成在一起,通过自动探测、识别、跟踪、记录人员数量信息,提高记录的准确度。乘客计数器(PCN)在记录时精确度不受物体的遮挡因素影响、不受衣服的颜色影响、不受背景颜色影响、不受地板反射的影响、不受外部光线条件的影响、不受工作温度、湿度影响。乘客技术器(PCN)的准确率实际可达到97%99%



乘客计数器(PCN)为嵌入式操作系统,操作方便,可根据车门的高度和宽度设置最佳的检测区域。乘客计数器(PCN)体积小、重量轻、功耗低的特点。45度可调节面板,可根据进/出门的行径路线、方向、车框的位置灵活调整,安装方便。

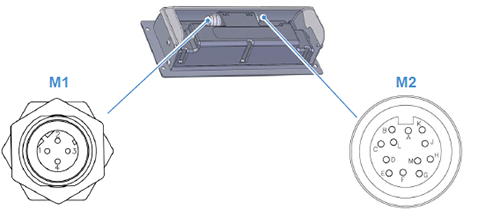

乘客计数器(PCN)网络接口为以太网接口,供电电压24V(可选POE供电),乘客计数器(PCN)的MTBF>=500000小时,防护等级可以达到IP65,乘客计数器(PCN)符合EN50155标准,冲击震动符合EN61373标准,工作温度范围为-40 °C to +70 °C,工作湿度范围10%-90%。乘客计数器设备能存单独存储30万次记录数据,远程通过网络可以访问、查询、下载等操作,且网络故障时,可通过USB接口直接获取存储在乘客计数器设备内的记录数据。

2、 乘客计数器工作原理

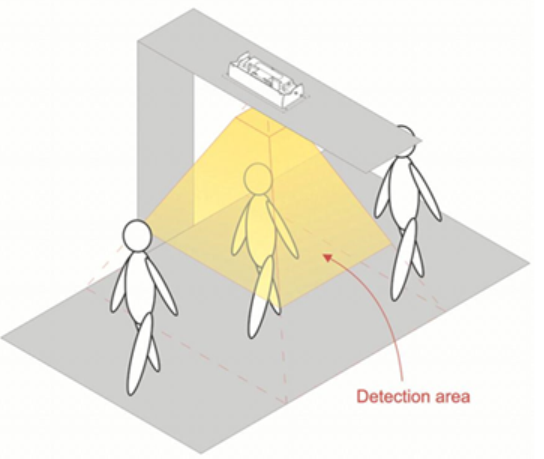

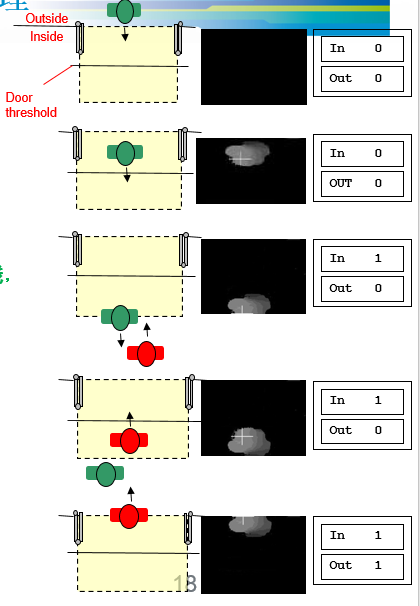

当人进入侦测区域会被乘客计数器(PCN)自动识别和跟踪

在跟踪过程会中,只要此人进入检测区,并穿过门槛线,计数器IN+1。

在跟踪过程会中,只要此人出检测区,并穿过门槛线,计数器OUT+1。

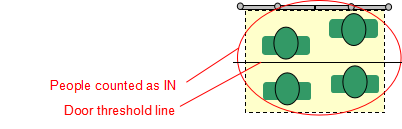

即使在拥挤状况也确保精确计算,当门关闭时,停留在检测区并未穿过门槛线的人被视为在里面,计数器IN+1

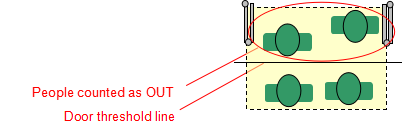

当门打开时,如果他们离开检测区域,计数器OUT+1

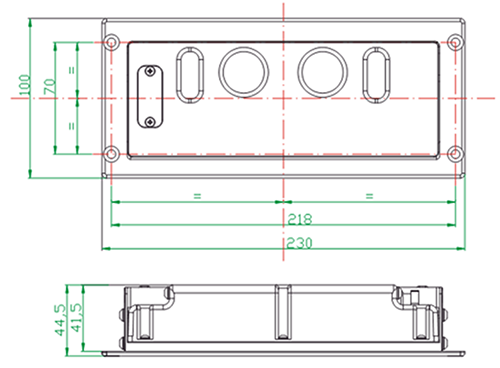

3、 乘客计数器的安装

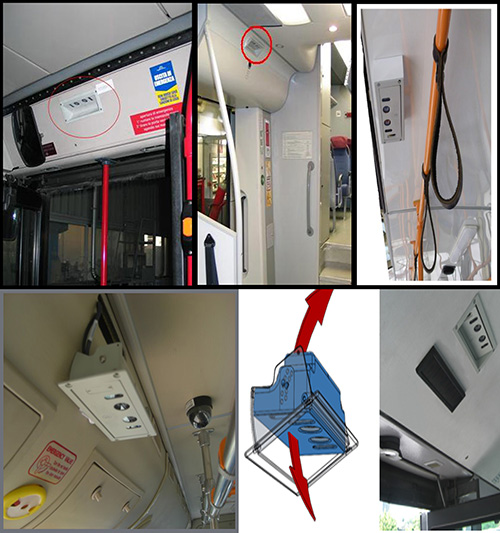

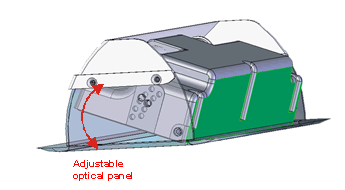

乘客计数器可以根据门框的不同位置进行安装,因为乘客计数器有45度的可调节面板,可以更好的适应各种门框结构





三、 乘客计数系统方案

1、 乘客计数系统拓补图

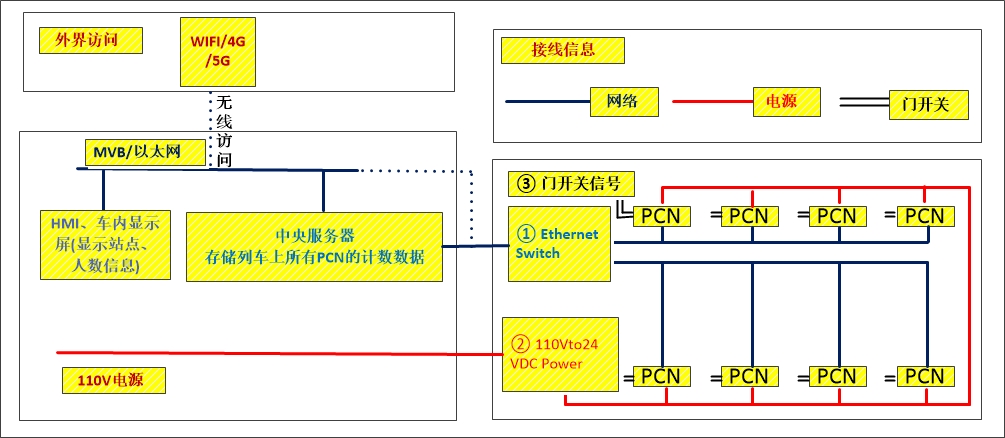

乘客计数系统设备主要包括:安装于车辆车门上方和车辆通道中间上方的乘客计数器(PCN),网络交换机、wifi/4G/5G天线,安装在车辆司机室位置的乘客计数器主机,安放在地面站上的运算服务器及平台。拓补图如下:


乘客计数器(PCN):用于记录进\出人数的计数。

网络交换机:负责把各个乘客计数器(PCN)接入到列车网络。

通过110V24V电源设备给各乘客计数器(PCN)供电(也可选通过POE供电)。

中央服务器:统计计算、存储列车内各乘客计数器(PCN)记录数据。

wifi,4G/5G访问:链接乘客计数器主机及外部应用设备。

PIS控制单元:提供给车内显示设备人员数据的信息。

每个车厢N个门各安装一个乘客计数器(PCN),车厢连接处各安装一个乘客计数器。网路交换机出N个网络接口与各个乘客计数器(PCN)相连,出1个网络接口接入列车网路。中央服务器存储乘客计数器(PCN)的数据,并为外界提供这些数据。用户可以通过网络访问、查询、统计分析乘客数据。

2、 车辆编组示例

以六轴车5编组为例,10节车厢,每个车厢有4个门,

列车编组:MD+M+M+M+MD



每个车厢乘客进/出门的上方安装一个乘客计数器(PCN),车厢中间的过道上方安装一个乘客计数器(PCN)。配置表如下

序号

产品名称

MD

M

M

M

MD

合计

备注

1

乘客计数器(PCN)

10

10

9

10

10

49

Eurotech计数器

2

乘客计数器主机

1









1

可扩展WiFi/4G/5G

3

交换机

1

1

1

1

1

5

网络数据的传输


四、 乘客计数人流大数据及运维建议


1、 优化交通运营

车辆控制中心可以实时查看整个市内运行线路的乘客流量。实现对各个区域客流的统计,做到对乘客的疏导及车辆运营的调度,更好的服务于市政交通。


2、 站内乘客对拥挤度的了解

可以利用乘客显示器或站内显示器告知乘客每个车厢的人员情况,方便乘客了解车厢的拥挤程度,更好的让乘客选择人员少的车厢,增加乘客的舒适度。


3、 站外乘客对线路拥挤度的了解

通过车站电子显示屏显示各个线路的拥挤程度,方便乘客选择乘车路线。通过开发APP显示整个市内线路的拥挤程度,让乘客根据自己的需求选择相应的线路,做到了疏导交通压力的作用。
